一、概述

在現代機械制造業中，傳統復雜的齒輪箱式分級調速方式已不能滿足生產工藝要求，先進的變頻無級調速方式在數控車床上應用越來越廣泛。德瑞斯變頻器在數控車床行業應用經驗豐富，變頻器機型種類多，能滿足各類數控車床變頻器需求！其中ES100系列，ES300系列產品以其強勁的性能和實惠的價格備受客戶青睞！

二、數控機床對變頻器性能的要求：

1,  低速時要求轉矩大

2，調頻范圍寬，滿足高速切割要求

3，加速減速響應快（剎車效果好）

4，防護等級高（金屬粉塵，油氣多）

5，安裝匹配操作簡單

德瑞斯變頻器可選配直流電抗器，提高整機效率、熱穩定性和抗干擾能力；力矩輸出穩定，低頻大力矩，能夠?qū)崿F(xiàn)低速低頻率額定負載穩速運行；優化的結構設計，卓越技術性能；除可驅動普通電機外，還可驅動同步電機；矢量控制下高速輸出，精度高，提供V/F分離控制方式等；輸入和輸出缺相、輸出短路保護等超過20種保護；完全滿足數控機床的要求！

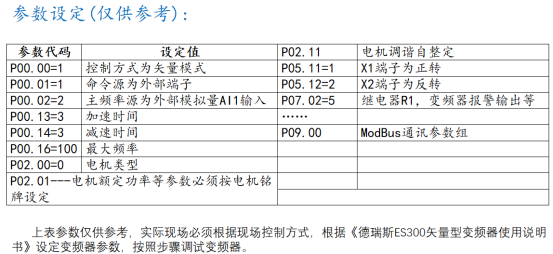

二、變頻器設置要求：

控制方式選擇用開環矢量控制。

需要端子控制作為命令源，二線式端子控制：一個正轉命令FWD（X1輸入），一個反轉命令REV（X2輸入）。

頻率源給定為模擬量設定（數控系統輸出0～10VDC），只需要從AI1口輸入頻率指令即可。

能保證在100r/min速度下正常切削工作，低速高力矩。

加速和減速時間根據客戶自身需求，一般在2～3s，需要帶制動單元的變頻器。

需要故障信號輸出信號（RA和RC輸入），故障復位信號（X3輸入）。
